VENTILKOMBINATION LK SYSTEMS CC100 MM

Ventil för varmvattenberedning!

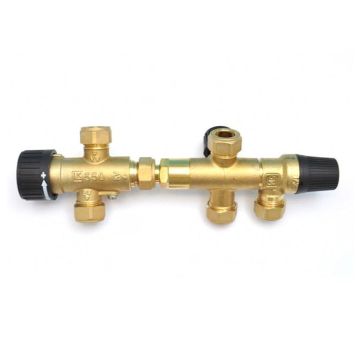

Den här ventilkombinationen från LK Systems är till för varmvatten­beredning bestående av ett ventilrör och en termisk blandnings­ventil. Ventilröret har avstängning mot inkommande kallvatten och integrerad backventil som förhindrar återströmning av varmvatten till ­inkommande kallvattenrör. Blandningsventilen reglerar tillförseln av kallvatten så att önskad temperatur uppnås. Vid montage på panna eller ackumulatortank med inbyggd varmvattenberedare bör installationen utföras med värmespärr. Önskad varmvattentemperatur, inom reglerområdet 38 grader till 65 grader, ställs in med hjälp av ratten på blandningsventilen.

För att kalibrera maxtemperaturen finns två procedurer, en för att öka och en för att sänka temperaturen. När du ska öka temperaturen vrider du ratten motsols till +, sedan lossar du skruven och för ratten åt sidan. Vrid sedan ratten i luften medsols mot -. Justering kan ske i små steg och en fjärdedels varv motsvarar cirka 7 graders temperaturökning. För tillbaka ratten och känn efter att den griper i kuggarna. Fäst skruven och vrid sedan ratten till max. Maximal kalibrering för att öka temperaturen är ett halvt varv. För att minska maxtemperaturen gör du proceduren omvänt. Vrid ratten medsols till - och den lösgjorda ratten motsols mot +.

Teknisk information
Artikelnummer LK Systems: 91560
Material: Mässing
Dimension: CC 100 mm
Maxtemperatur: 38 °C - 65 °C

Övrig produktinformation
Pilar på ventilhuset anger flödesriktning
KV = inkommande kallvatten
VV = inkommande hetvatten
BV = utgående varmvatten
