Nordkontaktor från ABB!
Denna kontaktor ESB20 används för manövrering av laster upp till 20 A och styrkretsen kan anslutas både till AC och ...
Denna kontaktor ESB20 används för manövrering av laster upp till 20 A och styrkretsen kan anslutas både till AC och ...
Andra köpte också
Produktbeskrivning
Nordkontaktor från ABB!
Denna kontaktor ESB20 används för manövrering av laster upp till 20 A och styrkretsen kan anslutas både till AC och DC. ESB kontaktorerna används huvudsakligen för att styra belysning, uppvärmning, ventilationer och pumpar. De utmärker sig genom sin låga energiförbrukning, tysta drift och integrerade överspänningsskydd. Det finns ett brett utbud av slutande och brytande anslutningskombinationer.
Denna kontaktor ESB20 används för manövrering av laster upp till 20 A och styrkretsen kan anslutas både till AC och DC. ESB kontaktorerna används huvudsakligen för att styra belysning, uppvärmning, ventilationer och pumpar. De utmärker sig genom sin låga energiförbrukning, tysta drift och integrerade överspänningsskydd. Det finns ett brett utbud av slutande och brytande anslutningskombinationer.
Teknisk information
Antal poler: 2 NO
Bredd netto: 18 mm
Höjd netto: 85 mm
Djup netto: 65 mm
Nettovikt: 0,14 kg
Märkdriftspänning: Huvudkrets 220 V DC, Huvudkrets 250 V AC
Manöverspänning (Uc): 230 V
Märkfrekvens (f): Styrkrets DC, Styrkrets 50 Hz, Styrkrets 60 Hz,
Styrkrets 400 Hz, Huvudkrets DC, Huvudkrets 50 Hz, Huvudkrets 60 Hz
Märkdriftsstöm AC-1 (Ie): 20 A
Märkdriftström AC-3 (Ie): (230 V) Enfas 9 A
Märkeffekt AC-1 (Pe): (230 V) Enfas 4,6 kW
Märkeffekt AC-3 (Pe): (230 V) Enfas 1,3 kW
Märkdriftström AC-7a (Ie): 20 A
Märkeffekt AC-7a (Pe): (230 V) Enfas 4,6 kW
Märkdriftström AC-7b (Ie): (230 V) Enfas 9 A
Märkeffekt AC-7b (Pe): (230 V) Enfas 1,3 kW
Rekommenderad skruvmejsel: Styrkrets Pozidriv 1, Huvudkrets Pozidriv 1
Märkstötspänning (Uimp): 6 kV
Märkisolationsspänning (Ui): acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 400 V
Antal poler: 2 NO
Bredd netto: 18 mm
Höjd netto: 85 mm
Djup netto: 65 mm
Nettovikt: 0,14 kg
Märkdriftspänning: Huvudkrets 220 V DC, Huvudkrets 250 V AC
Manöverspänning (Uc): 230 V
Märkfrekvens (f): Styrkrets DC, Styrkrets 50 Hz, Styrkrets 60 Hz,
Styrkrets 400 Hz, Huvudkrets DC, Huvudkrets 50 Hz, Huvudkrets 60 Hz
Märkdriftsstöm AC-1 (Ie): 20 A
Märkdriftström AC-3 (Ie): (230 V) Enfas 9 A
Märkeffekt AC-1 (Pe): (230 V) Enfas 4,6 kW
Märkeffekt AC-3 (Pe): (230 V) Enfas 1,3 kW
Märkdriftström AC-7a (Ie): 20 A
Märkeffekt AC-7a (Pe): (230 V) Enfas 4,6 kW
Märkdriftström AC-7b (Ie): (230 V) Enfas 9 A
Märkeffekt AC-7b (Pe): (230 V) Enfas 1,3 kW
Rekommenderad skruvmejsel: Styrkrets Pozidriv 1, Huvudkrets Pozidriv 1
Märkstötspänning (Uimp): 6 kV
Märkisolationsspänning (Ui): acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 400 V
Kabelanslutning huvudkrets:
Flertrådig 1x 1 ... 6 mm² eller 2x 1 ... 4 mm²
Fåtrådig 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²
Entrådig 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²
Flertrådig med hylsa 1x 1 ... 6 mm² eller 2x 1 ... 2,5 mm²
Flertrådig med isolerad hylsa 1x 1 ... 6 mm² eller 2x 1 ... 1,5 mm²
Flertrådig 1x 1 ... 6 mm² eller 2x 1 ... 4 mm²
Fåtrådig 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²
Entrådig 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²
Flertrådig med hylsa 1x 1 ... 6 mm² eller 2x 1 ... 2,5 mm²
Flertrådig med isolerad hylsa 1x 1 ... 6 mm² eller 2x 1 ... 1,5 mm²
Kabelanslutning styrkrets:
Flertrådig 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Fåtrådig 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Entrådig 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Flertrådig med hylsa 1x 0,75 ... 2,5 mm² eller 2x 0,75 ... 1 mm²
Flertrådig med isolerad hylsa 1x 1 ... 2,5 mm² eller 2x 0,75 ... 1 mm²
Flertrådig 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Fåtrådig 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Entrådig 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Flertrådig med hylsa 1x 0,75 ... 2,5 mm² eller 2x 0,75 ... 1 mm²
Flertrådig med isolerad hylsa 1x 1 ... 2,5 mm² eller 2x 0,75 ... 1 mm²
Åtdragnigsmoment: Styrkrets 0,9 Nm, Huvudkrets 1,2 Nm
Skalningslängd: Styrkrets 7 mm, Huvudkrets 10 mm
Skalningslängd: Styrkrets 7 mm, Huvudkrets 10 mm
Skyddsform: IP20
Elektrisk livslängd: AC-1 150000 cykler, AC-3 150000 cykler, AC-7a 150000 cykler, AC-7b 150000 cykler
Mekanisk livslängd i antal miljoner av manövercykler: 1000000 cykler
Antal poler: 2
Antal huvudkontakter: 2 Sl
Bredd i antal moduler: 1
Omgivningstemperatur: Drift -25 ... +55 °C
Elektrisk livslängd: AC-1 150000 cykler, AC-3 150000 cykler, AC-7a 150000 cykler, AC-7b 150000 cykler
Mekanisk livslängd i antal miljoner av manövercykler: 1000000 cykler
Antal poler: 2
Antal huvudkontakter: 2 Sl
Bredd i antal moduler: 1
Omgivningstemperatur: Drift -25 ... +55 °C
Artikeldata

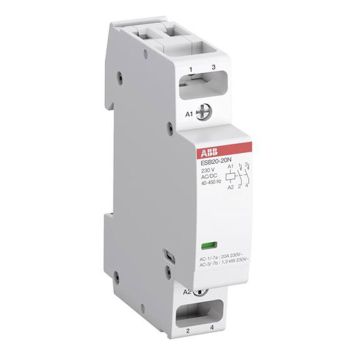

| Produktnamn | NORMKONTAKTOR ABB ESB20-20N-06 |
|---|---|
| Artikelnummer | 1244265 |
| Vikt | 0.155000 |
| EAN-nr | 3471523007505 |
| Netto vikt | 0.140 |
| Varumärke | ABB |
| Produkttyp | NORMCENTRAL |
